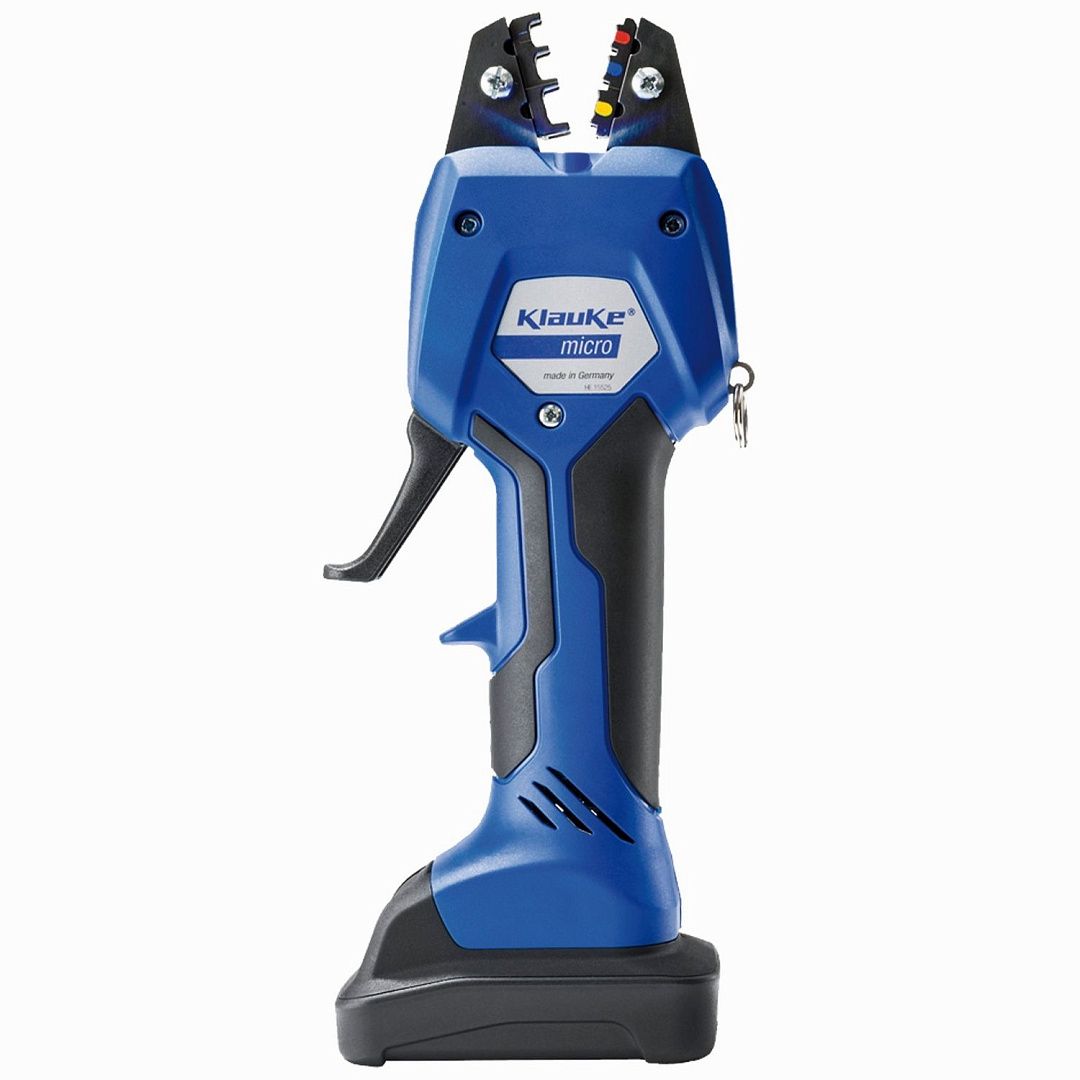

KLAUKE-Micro EK50ML ручной электромеханический пресс

EK50ML Ручной электромех. аккум. пресс KLAUKE-Micro  под сменные матрицы серии "50" / 0.14-50 мм2 /


Электромеханический аккумуляторный ручной пресс-инструмент  для опрессовки провода 0,1-10 мм



При прессовке с помощью этого инструмента используется мощность встроенного электродвигателя, а не мускульное усилие руки. Поэтому его применение является оптимальным решением задачи опрессовки небольших наконечников различных типов при работе в интенсивном режиме.



Основная сфера применения - серийная сборка электрооборудования в условиях цеха. Компактность и малый вес позволяют применять инструмент в условиях ограниченного доступа, например, при сборке электрошкафов и щитов.



При необходимости перехода на опрессовку наконечников другого типа установленные пресс-матрицы меняются на другие пресс-матрицы из серии KLAUKE «50» и надёжно фиксируются винтами.



Конструкция инструмента позволяет выполнять предварительный механический поджим наконечника, как при работе ручными механическими пресс-клещами.


Диапазон сечений наконечников:



  • Изолированные кольцевые, штыревые и другие 0,1 – 6 мм2;

  • Трубчатые медные кольцевого типа 0,75 – 10 мм2;

  • Кольцевые наконечники из листовой меди 0,5 – 10 мм2;

  • Втулочные изолированные и неизолированные 0,14 – 50 мм2.







Артикул Название Цена
EK50ML KLAUKE-Micro EK50ML ручной электромеханический пресс Нет цены
EK50ML-L EK50MLL Ручной электромеханический аккумуляторный пресс KLAUKE-Micro Нет цены
Комплектация
Технические характеристики
Опции
Видео
Применение
Публикации
Информация для заказа

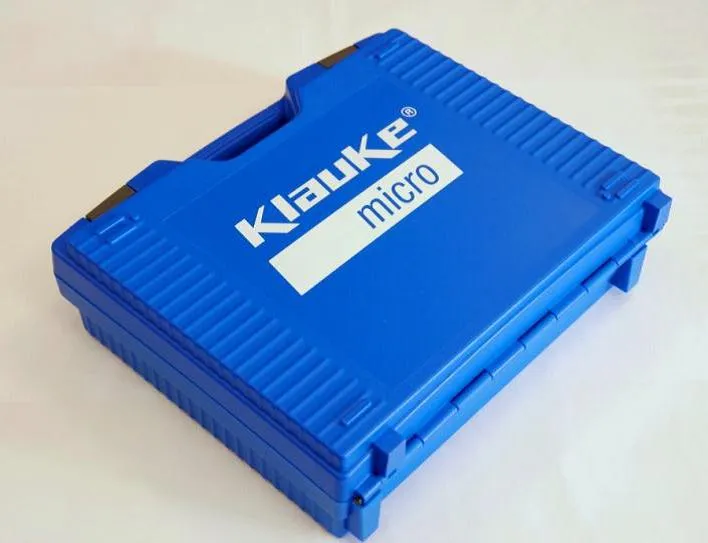

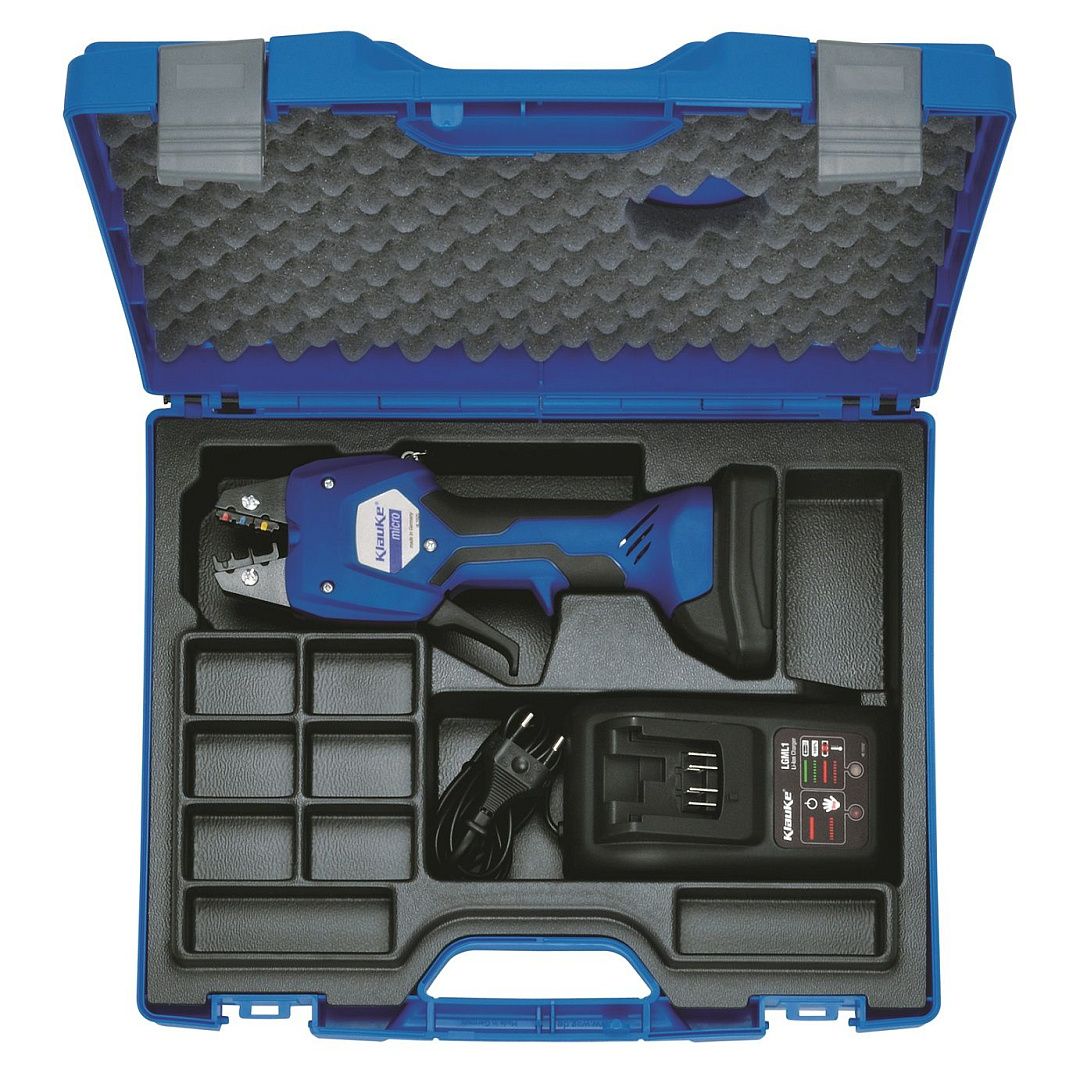

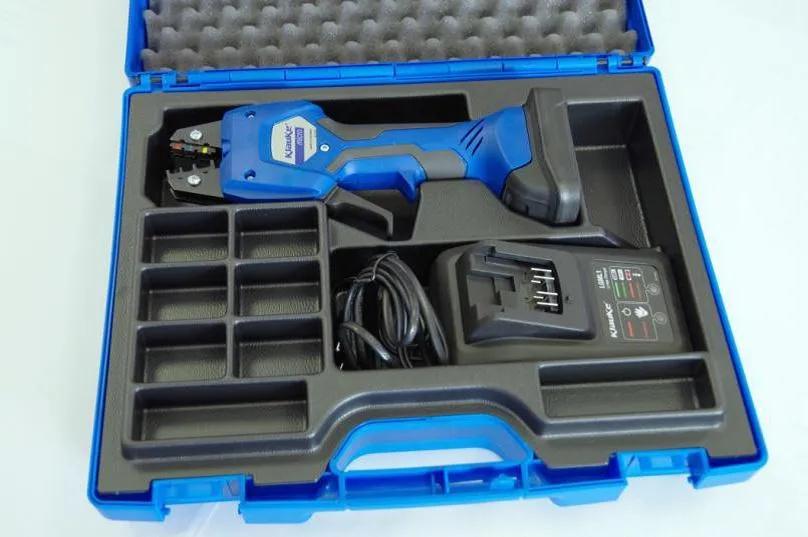

  • Стандартный комплект (арт. EK50ML): инструмент с аккумулятором RAML1, пресс-матрица для изолированных наконечников 0,5-6 мм2 (установлена), IS5071 зарядное устройство LGML1, пластиковый бокс.





  • Эконом-комплект* (арт. EK50MLL): инструмент с аккумулятором RAML1, (без пресс-матриц и без зарядного устройства) в картонной упаковке.



*Примечание:
Инструмент KLAUKE-Micro в эконом-комплекте EK50MLL предназначен для повторных закупок (при уже имеющимся в наличии стандарт-комплекте EK50ML), а также для одновременной закупки нескольких инструментов совместно со стандартными комплектами EK50ML

Технические характеристики:

  • Усилие опрессовки: 15 кН;
  • Длительность цикла опрессовки: 1,5 с;
  • Количество опрессовок (на одном заряде аккумулятора): примерно 300;
  • Напряжение аккумулятора: 10,8 В;
  • Емкость Li-Ion аккумулятора: 1,5 A-ч;
  • Время зарядки: 40 мин;
  • Масса (вместе с аккумулятором): 0,96 кг;
  • Используемые пресс-матрицы серия KLAUKE «50»;
  • Температура окружающей среды: от -15 до +40 °С.

Матрицы для инструмента KLAUKE-Micro EK50ML серии KLAUKE "50"

Артикулы для заказа пресс-матриц серии KLAUKE-50
Тип наконечниковПрофиль
опрессовки
Сечение жилы (мм2)
ФотоОписание0,350,50,7511,52,54610253550
Для медных трубчатых кабельных наконечников и
соединителей облегченного типа (R-тип, стандарт Klauke)
- - R501 R502 - - -
Для кольцевых наконечников ст.DIN 46234 из листовой меди,
для медных щтыревых наконечников ст.DIN46230 и
для медных соединительных гильз ст.DIN 46341
- Q501 - - -
  Для втулочных наконечников AE501 AE502 AE503
Для изолированных кольцевых,
вилочных и штыревых наконечников,
других изолированных наконечников и соединителей,
двойная опрессовка
- IS5071 - - - -

  • В инструменте используются сменные пресс-матрицы серии KLAUKE «50».
  • Управление всеми функциями инструмента – одним  переключателем в форме рычага.
  • Высокая скорость опрессовки – менее 1,5 с.
  • Точное предварительное позиционирование и механический поджим наконечника.
  • Автоматический возврат в исходное положение после окончания операции.
  • При необходимости матрицы могут быть разведены в любой момент нажимом на рычаг управления.
  • Li-Ion  аккумулятор большой емкости с индикатором уровня заряда.
  • Подзарядка аккумулятора в любой момент без снижения его ёмкости.
  • Эргономичный дизайн – инструмент удобно держать, зона хвата – с мягкими вставками.
  • Мощный встроенный светодиод – для подсветки рабочей зоны.
  • Электронная система контроля и управления процессом опрессовки.



АртикулОписание
klkEK50ML Стандартный комплект: инструмент с аккумулятором RAML1, пресс-матрица для изолированных наконечников 0,5-6 мм2 (установлена), IS5071 зарядное устройство LGML1, пластиковый бокс.
klkEK50MLL Эконом-комплект*: инструмент с аккумулятором RAML1, (без пресс-матриц и без зарядного устройства) в картонной упаковке.

*Примечание:
Инструмент KLAUKE-Micro в эконом-комплекте EK50MLL предназначен для повторных закупок (при уже имеющимся в наличии стандарт-комплекте EK50ML), а также для одновременной закупки нескольких инструментов совместно со стандартными комплектами EK50ML



Комплектация
  • Стандартный комплект (арт. EK50ML): инструмент с аккумулятором RAML1, пресс-матрица для изолированных наконечников 0,5-6 мм2 (установлена), IS5071 зарядное устройство LGML1, пластиковый бокс.





  • Эконом-комплект* (арт. EK50MLL): инструмент с аккумулятором RAML1, (без пресс-матриц и без зарядного устройства) в картонной упаковке.



*Примечание:
Инструмент KLAUKE-Micro в эконом-комплекте EK50MLL предназначен для повторных закупок (при уже имеющимся в наличии стандарт-комплекте EK50ML), а также для одновременной закупки нескольких инструментов совместно со стандартными комплектами EK50ML

Технические характеристики

Технические характеристики:

  • Усилие опрессовки: 15 кН;
  • Длительность цикла опрессовки: 1,5 с;
  • Количество опрессовок (на одном заряде аккумулятора): примерно 300;
  • Напряжение аккумулятора: 10,8 В;
  • Емкость Li-Ion аккумулятора: 1,5 A-ч;
  • Время зарядки: 40 мин;
  • Масса (вместе с аккумулятором): 0,96 кг;
  • Используемые пресс-матрицы серия KLAUKE «50»;
  • Температура окружающей среды: от -15 до +40 °С.
Опции

Матрицы для инструмента KLAUKE-Micro EK50ML серии KLAUKE "50"

Артикулы для заказа пресс-матриц серии KLAUKE-50
Тип наконечниковПрофиль
опрессовки
Сечение жилы (мм2)
ФотоОписание0,350,50,7511,52,54610253550
Для медных трубчатых кабельных наконечников и
соединителей облегченного типа (R-тип, стандарт Klauke)
- - R501 R502 - - -
Для кольцевых наконечников ст.DIN 46234 из листовой меди,
для медных щтыревых наконечников ст.DIN46230 и
для медных соединительных гильз ст.DIN 46341
- Q501 - - -
  Для втулочных наконечников AE501 AE502 AE503
Для изолированных кольцевых,
вилочных и штыревых наконечников,
других изолированных наконечников и соединителей,
двойная опрессовка
- IS5071 - - - -

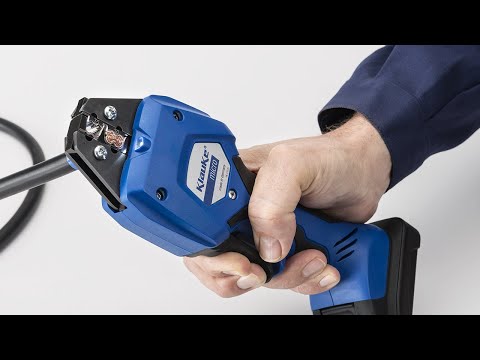

Видео

Применение
  • В инструменте используются сменные пресс-матрицы серии KLAUKE «50».
  • Управление всеми функциями инструмента – одним  переключателем в форме рычага.
  • Высокая скорость опрессовки – менее 1,5 с.
  • Точное предварительное позиционирование и механический поджим наконечника.
  • Автоматический возврат в исходное положение после окончания операции.
  • При необходимости матрицы могут быть разведены в любой момент нажимом на рычаг управления.
  • Li-Ion  аккумулятор большой емкости с индикатором уровня заряда.
  • Подзарядка аккумулятора в любой момент без снижения его ёмкости.
  • Эргономичный дизайн – инструмент удобно держать, зона хвата – с мягкими вставками.
  • Мощный встроенный светодиод – для подсветки рабочей зоны.
  • Электронная система контроля и управления процессом опрессовки.



Публикации Информация для заказа
АртикулОписание
klkEK50ML Стандартный комплект: инструмент с аккумулятором RAML1, пресс-матрица для изолированных наконечников 0,5-6 мм2 (установлена), IS5071 зарядное устройство LGML1, пластиковый бокс.
klkEK50MLL Эконом-комплект*: инструмент с аккумулятором RAML1, (без пресс-матриц и без зарядного устройства) в картонной упаковке.

*Примечание:
Инструмент KLAUKE-Micro в эконом-комплекте EK50MLL предназначен для повторных закупок (при уже имеющимся в наличии стандарт-комплекте EK50ML), а также для одновременной закупки нескольких инструментов совместно со стандартными комплектами EK50ML
