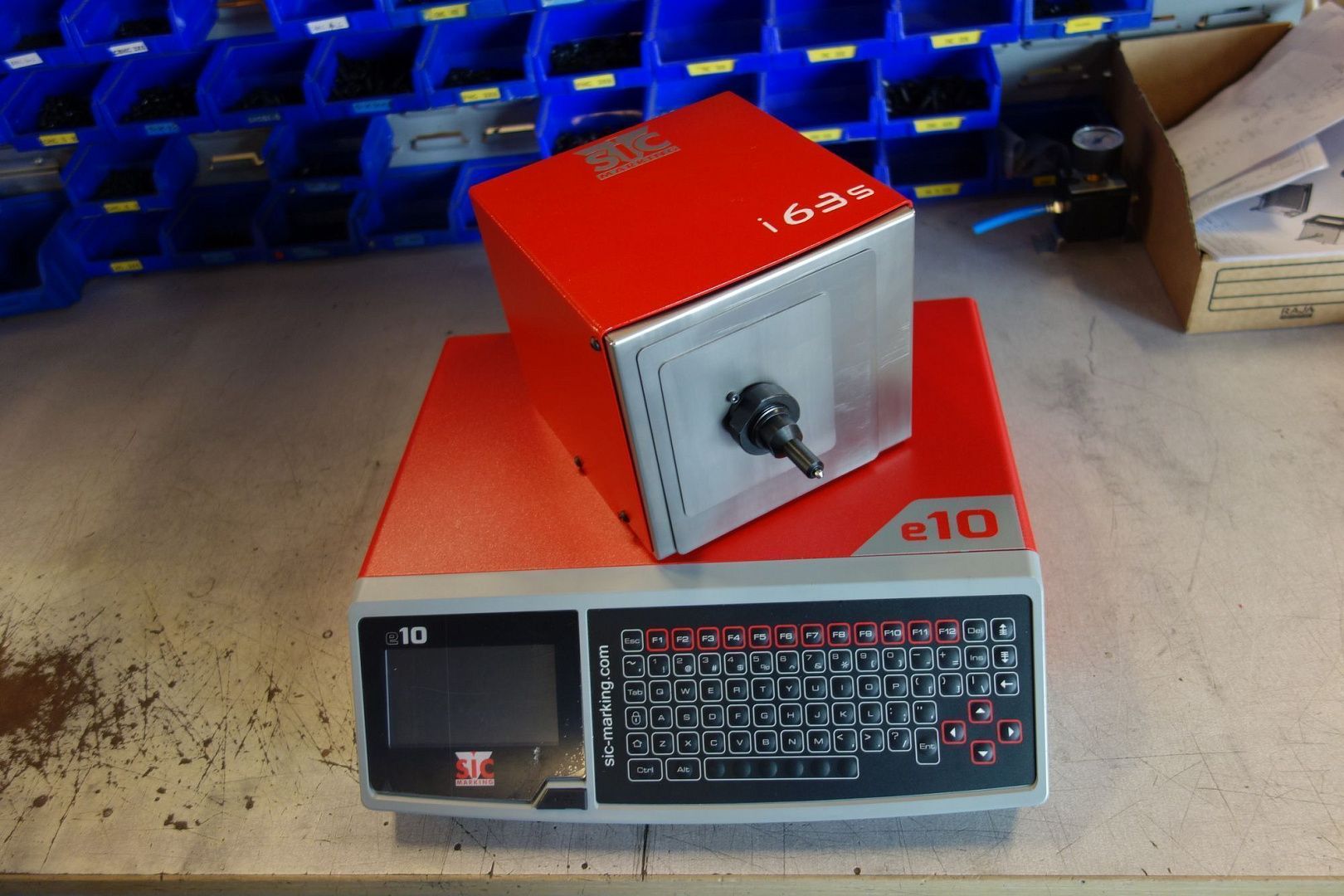

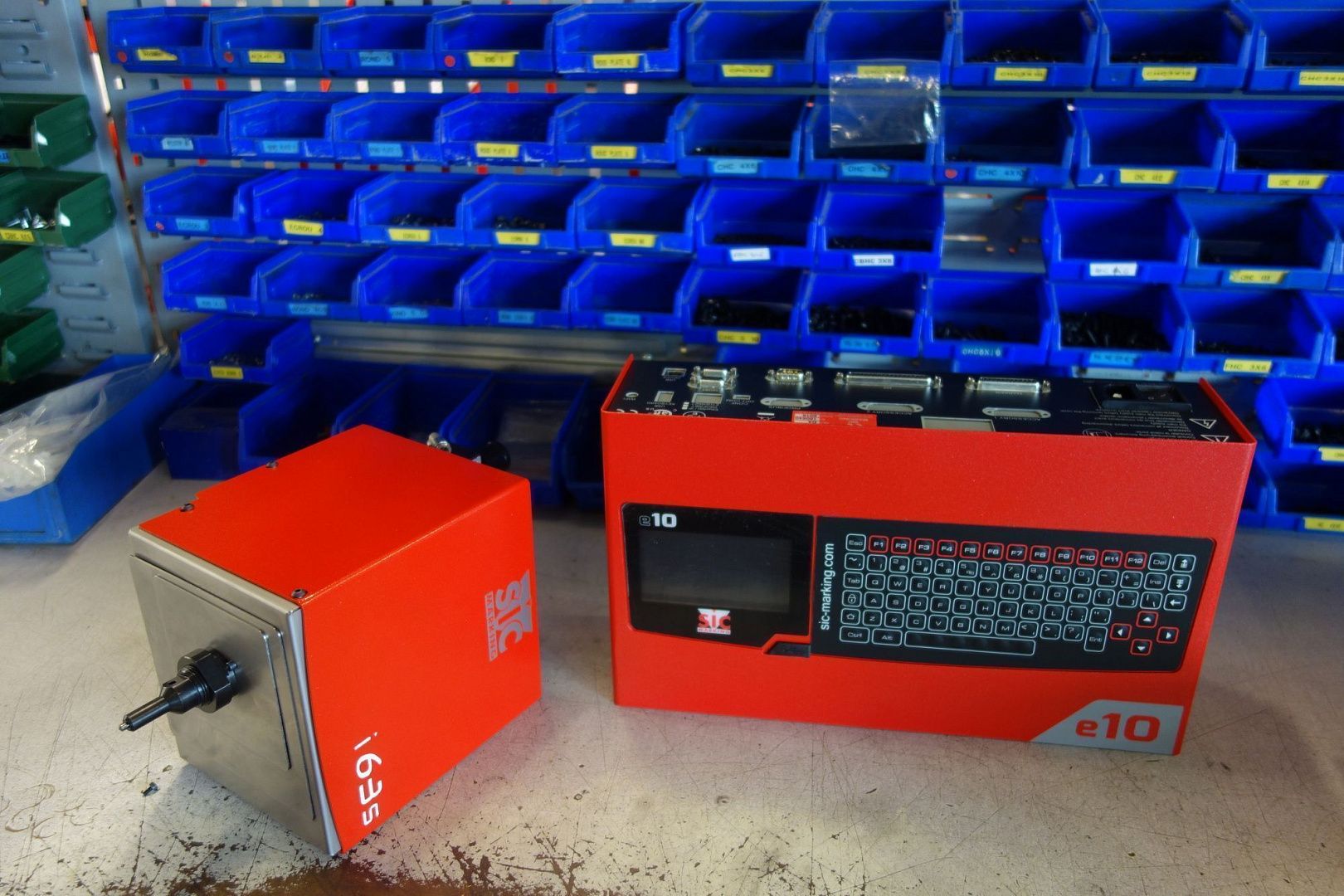

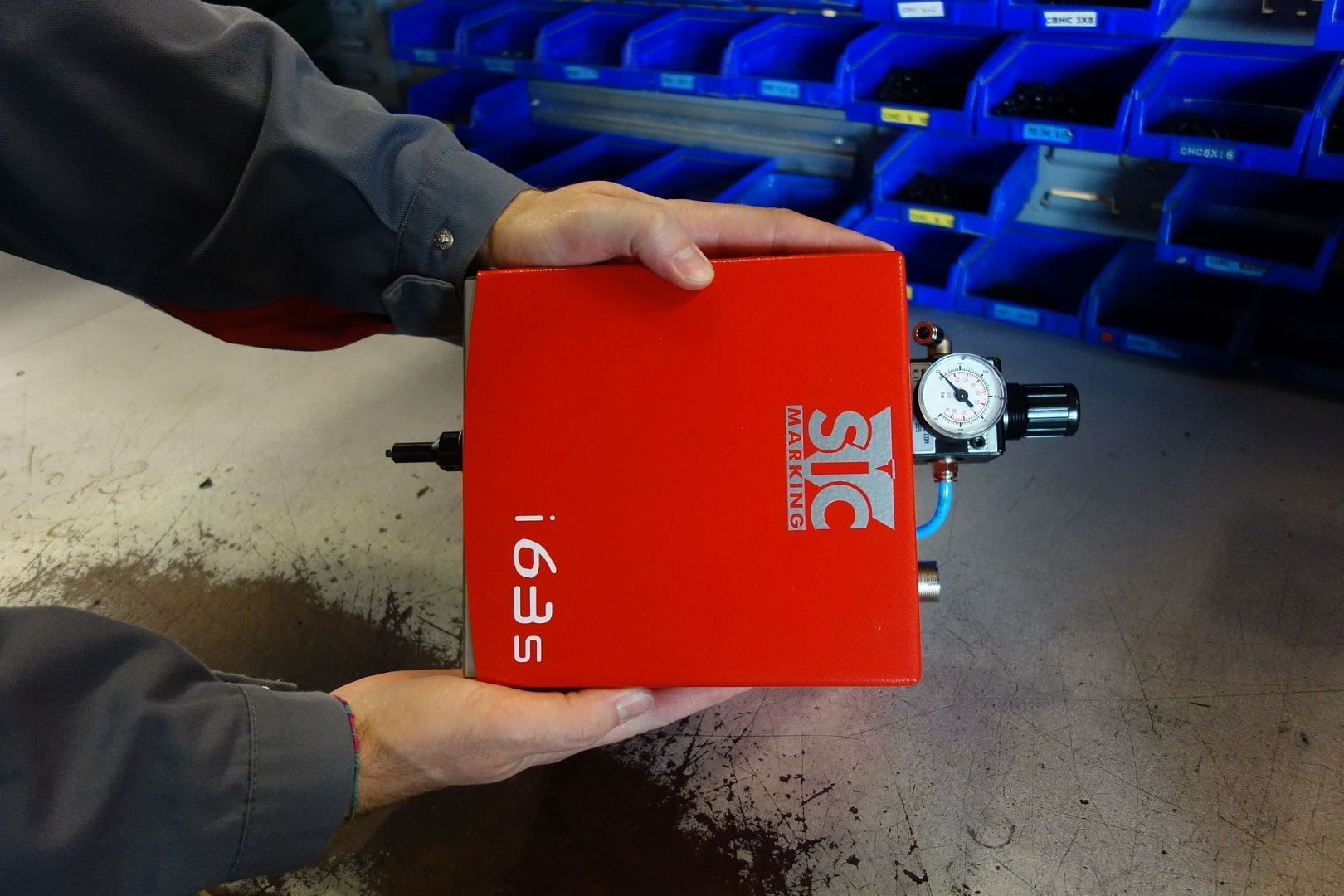

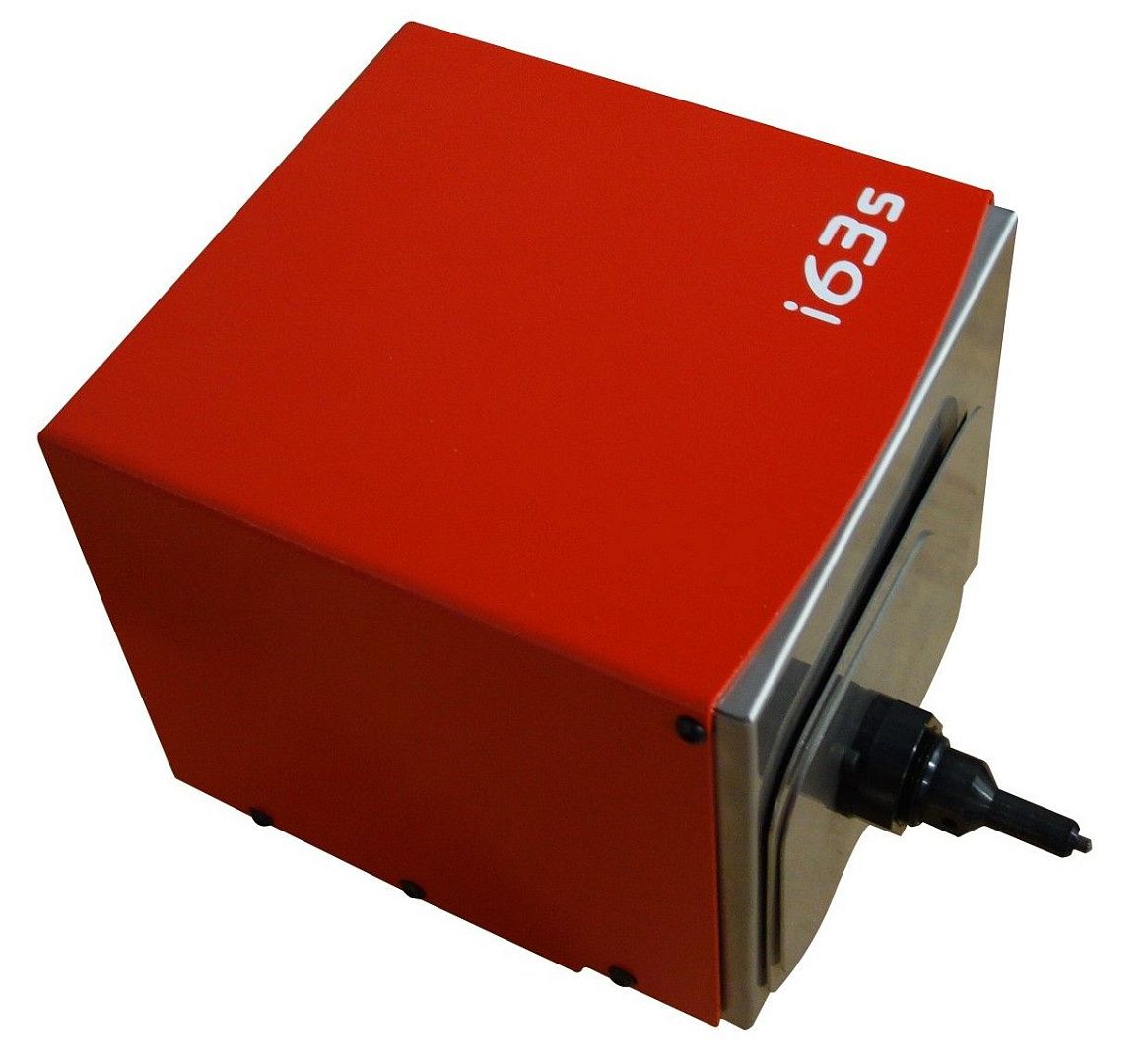

Интегрируемый маркиратор e10-i63s, окно 60х30мм, прочерчивание, поршень d=20мм

Маркиратор i63s разработан для интеграции в автоматизированные линии и рекомендуется для нанесения маркировки, требующей последующего оптического считывания.

Технические характеристики
Опции
Преимущества
Видео

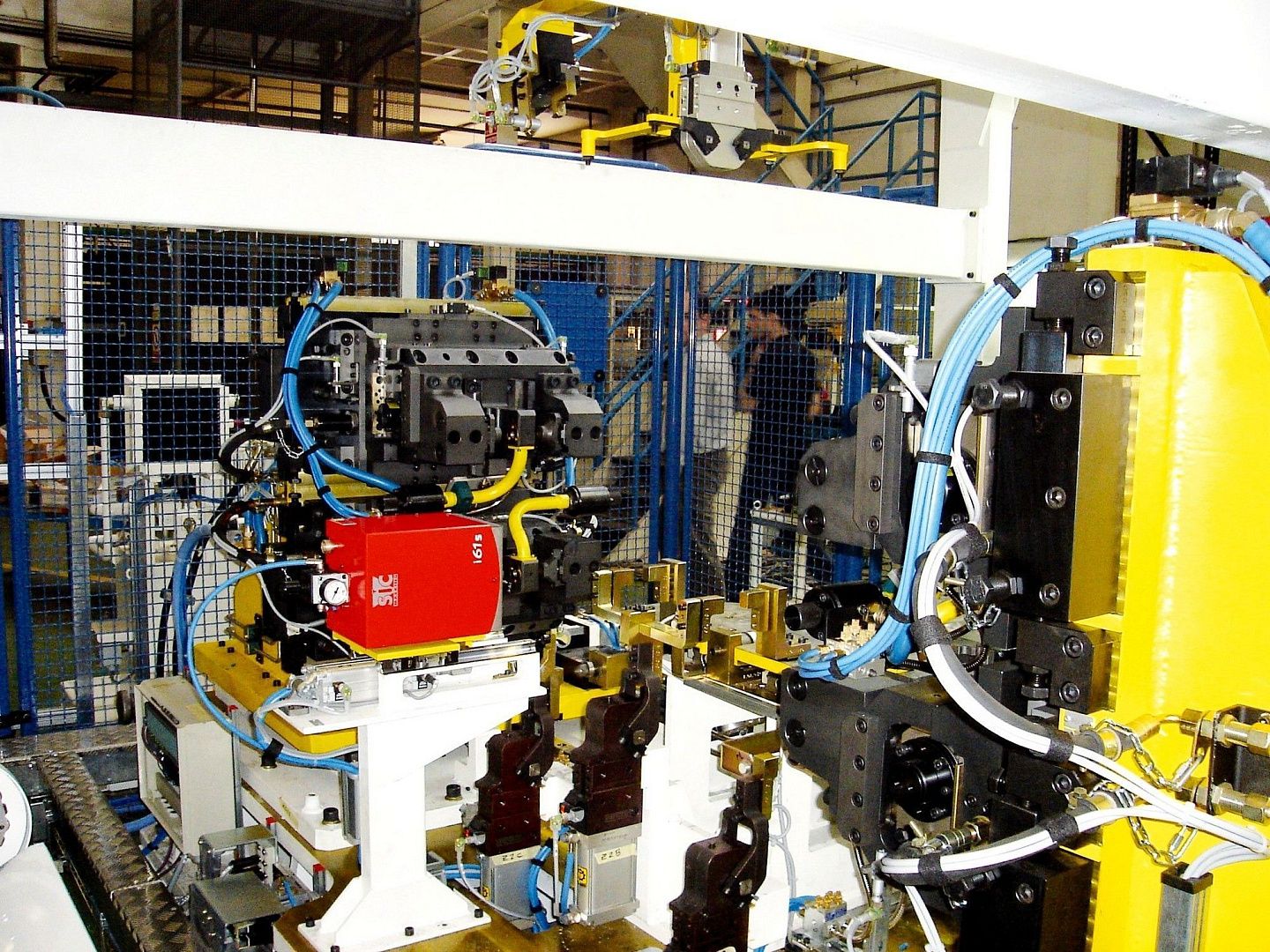

Применение
Публикации
Скачать
Маркирующий механизм
Технология маркировки прочерчивание
Размер маркировочного окна 60х30 мм
Управляющий контроллер e10 или e10R
Защитный кожух сталь
Пневмопитание 6 бар
Управляющий кабель 5 м
Размеры 160х170х340 мм
Вес 7.8 кг
Контроллер e10
Внутренняя память более 2000 маркировочных файлов
Шрифты Arial, Courier, OCR, OCR_BOLD, OCR-A, Comic, Comic_B
Размер шрифта 1-99 мм (ограничен размером маркировочного окна)
Раcстояние между точками мин. 0,05мм (настраивается программно)
Сила удара 9 программируемых уровней
Дисплей графический LCD 95x54 мм
Маркировка символов линейная, угловая, радиальная
Нанесение переменных данных буквенно/цифровая сериализация, время, дата
Нанесение логотипов есть (загрузка с ПК или USB-носителя)
Нанесение 2D-кода (DataMatrix) есть (встроенный кодировщик)
Разграничение доступа 3 уровня (2 защищены паролем)
Языковая поддержка 17 языков (в том числе русский)
Программное обеспечение работа под управлением ПК/
создание маркировочных файлов и логотипов/
обмен файлами с ПК/резервное копирование
Защитный кожух сталь
Интерфейсы USB, RS232, RS422 (RS485, Profibus, Profinet, TCP/IP Ethernet — опционально)
Питание 220 В/50-60 Гц
Максимальная потребляемая мощность 300 Вт (с учетом механической части)
Размеры 322x380x112 мм
Вес 5 кг
ФотоАртикул/НаименованиеОписаниеПрименение
sic4300676

Ремкомплект для e10-i63s
Ремонтный комплект состоит из наиболее востребованных для профилактики и ремонта запасных частей. Наличие ремонтного комплекта позволяет оперативно восстановить работоспособность оборудования и минимизировать остановки на участке маркировки.

В ремонтный комплект, в зависимости от модели оборудования, входят: соленоид в сборе, иглы, пружины, направляющая иглы, концевые переключатели, приводные ремни, предохранители.

Вазелиновая смазка, применяемая для всех подвижных механизмов маркиратора, не входит в ремонтный комплект и может быть заказана отдельно (арт.sic4300481, 125 мл).
sic4100327

Усиленная колонна
Маркировочный стол со штативом Использование колонны позволяет организовать стационарный маркировочный участок для работы оператора с мелкими деталями. Может использоваться для маркировки шильдов, бирок или табличек.
sic4300646

Комплект монтажа
Комплект для монтажа e10R на DIN-рейку Комплект позволяет зафиксировать контроллер e10R на DIN-рейке. Удобно при организации автономного шкафа управления технологической линии, либо монтаже контроллера на вертикальной поверхности рядом с маркировочным участком.
sic3300050

Плата управления третьей и четвертой осью
Электронная плата. Устанавливается в контроллер. Плата управления третьей и четвертой осью позволяет контроллеру управлять двумя дополнительными осями маркировки. Маркиратор, оснащенный этой платой, может управлять осью вращения или автоматической вертикальной осью Z.
sic3300051

Плата Ethernet для контроллера e10/e10R
Электронная плата. Устанавливается в контроллер. Маркиратор, оснащенный платой Ethernet, может интегрироваться в сеть предприятия и работать под управлением внешних устройств.
sic3300085

Плата Profinet для e10
Электронная плата. Устанавливается в контроллер. Позволяет подключать маркиратор в сеть предприятия по протоколу Profinet.
sic4300671

Плата Profibus для e10
Электронная плата. Устанавливается в контроллер. Позволяет подключать маркиратор в сеть предприятия по протоколу Profibus.
sic2290076

Сканер 2D и 1D кодов, беспроводной
Беспроводное сканирующее устройство для внесения информации в маркировочный файл. Сканер подключается к маркиратору посредством порта USB и позволяет оперативно вносить переменную информацию в файл маркировки.
sic2290012

Сканер штрих-кода для e10, беспроводной
Беспроводное сканирующее устройство для внесения информации в маркировочный файл. Сканер подключается к маркиратору посредством порта USB и позволяет оперативно вносить переменную информацию в файл маркировки.
sic4300331

Управляющий кабель 10м
Удлинённый управляющий кабель, соединяющий маркировочную голову с контроллером Удлинённый управляющий кабель увеличивает рабочую зону оператора до 10 метров
sic4300386

Управляющий кабель 15м
Удлинённый управляющий кабель, соединяющий маркировочную голову с контроллером Удлинённый управляющий кабель увеличивает рабочую зону оператора до 15 метров
sic2230170

Программа WINSIC 2 (CD+электронный ключ)
Дополнительное программное обеспечение для работы с базами данных. Позволяет удаленно управлять контроллером с ПК в режиме реального времени. WINSIC 2 разработана для загрузки внешних файлов из баз данных (MS Excel, MS Acces), ERP или других систем в контроллер, также полезна для управления файлами истории маркировок.
Специальные опции
б/а

Подающий бирочный механизм (Tag feeder)

Необходима плата управления третьей осью
Комплекс для автоматизированной маркировки бирок, шильд или табличек. Шильд автоматически загружается из лотка, подаётся в область маркировки по направляющим, маркируется и сбрасывается в накопительный лоток. Подающий бирочный механизм позволяет полностью автоматизировать процесс маркировки бирок и шильдов при значительном сокращении времени на маркировку.

Опция оптимальна для крупносерийной маркировки в промышленных условиях.
Расходные материалы
sic1120012

Игла 60 мм, угол заточки 90°

sic1120109

Игла 60мм, угол заточки 120°
Твёрдосплавная игла для нанесения маркировки Игла - это рабочий инструмент, при помощи которого наносится маркировка. Срок службы иглы зависит от интенсивности работы, твёрдости маркируемой детали, силы удара и т.д. Средний срок службы иглы - 1-6 месяцев.

Оборудование штатно комплектуется 60 мм иглой, с углом заточки 120⁰.

В специальных случаях есть возможность использования игл с углом заточки 90⁰
sic2120132

Пружина
Пружина. Пружина служит для возврата иглы в исходное положение. Рекомендуется, после смены 2-3 игл, заменять пружину.
sic4300481

Смазка на основе вазелина 125 мл
Флакон с жидкой смазкой. Смазка предназначена для проведения еженедельных регламентных работ. Использование неоригинальных смазок приводит к повышенному износу механизмов и поломке оборудования.

Очень тихая работа

  • Подача воздуха
  • Отличное решение для простой маркировки

Простота и легкость эксплуатации

  • Подходит для интеграции в линию
  • Съемный управляющий кабель
  • Быстроразъемное подключение воздуха

Прочный и надежный

  • Стальная защита маркировочного механизма
  • Спроектирован для интенсивного использования
  • Совместим с прошлыми поколениями

Низкая стоимость владения

  • Расходные материалы: игла и пружина

Компактность

  • На 15% меньше габариты и объем по сравнению с i61s

Для нанесения маркировки на элементы подвески (подрамник и рычаги) автомобиля LADA Vesta было спроектировано два рабочих места (по одному для подрамника и рычагов), оснащенных интегрируемым оборудованием e10-i63s и маркировочным стендом-кондуктором



Технические характеристики
Маркирующий механизм
Технология маркировки прочерчивание
Размер маркировочного окна 60х30 мм
Управляющий контроллер e10 или e10R
Защитный кожух сталь
Пневмопитание 6 бар
Управляющий кабель 5 м
Размеры 160х170х340 мм
Вес 7.8 кг
Контроллер e10
Внутренняя память более 2000 маркировочных файлов
Шрифты Arial, Courier, OCR, OCR_BOLD, OCR-A, Comic, Comic_B
Размер шрифта 1-99 мм (ограничен размером маркировочного окна)
Раcстояние между точками мин. 0,05мм (настраивается программно)
Сила удара 9 программируемых уровней
Дисплей графический LCD 95x54 мм
Маркировка символов линейная, угловая, радиальная
Нанесение переменных данных буквенно/цифровая сериализация, время, дата
Нанесение логотипов есть (загрузка с ПК или USB-носителя)
Нанесение 2D-кода (DataMatrix) есть (встроенный кодировщик)
Разграничение доступа 3 уровня (2 защищены паролем)
Языковая поддержка 17 языков (в том числе русский)
Программное обеспечение работа под управлением ПК/
создание маркировочных файлов и логотипов/
обмен файлами с ПК/резервное копирование
Защитный кожух сталь
Интерфейсы USB, RS232, RS422 (RS485, Profibus, Profinet, TCP/IP Ethernet — опционально)
Питание 220 В/50-60 Гц
Максимальная потребляемая мощность 300 Вт (с учетом механической части)
Размеры 322x380x112 мм
Вес 5 кг
Опции
ФотоАртикул/НаименованиеОписаниеПрименение
sic4300676

Ремкомплект для e10-i63s
Ремонтный комплект состоит из наиболее востребованных для профилактики и ремонта запасных частей. Наличие ремонтного комплекта позволяет оперативно восстановить работоспособность оборудования и минимизировать остановки на участке маркировки.

В ремонтный комплект, в зависимости от модели оборудования, входят: соленоид в сборе, иглы, пружины, направляющая иглы, концевые переключатели, приводные ремни, предохранители.

Вазелиновая смазка, применяемая для всех подвижных механизмов маркиратора, не входит в ремонтный комплект и может быть заказана отдельно (арт.sic4300481, 125 мл).
sic4100327

Усиленная колонна
Маркировочный стол со штативом Использование колонны позволяет организовать стационарный маркировочный участок для работы оператора с мелкими деталями. Может использоваться для маркировки шильдов, бирок или табличек.
sic4300646

Комплект монтажа
Комплект для монтажа e10R на DIN-рейку Комплект позволяет зафиксировать контроллер e10R на DIN-рейке. Удобно при организации автономного шкафа управления технологической линии, либо монтаже контроллера на вертикальной поверхности рядом с маркировочным участком.
sic3300050

Плата управления третьей и четвертой осью
Электронная плата. Устанавливается в контроллер. Плата управления третьей и четвертой осью позволяет контроллеру управлять двумя дополнительными осями маркировки. Маркиратор, оснащенный этой платой, может управлять осью вращения или автоматической вертикальной осью Z.
sic3300051

Плата Ethernet для контроллера e10/e10R
Электронная плата. Устанавливается в контроллер. Маркиратор, оснащенный платой Ethernet, может интегрироваться в сеть предприятия и работать под управлением внешних устройств.
sic3300085

Плата Profinet для e10
Электронная плата. Устанавливается в контроллер. Позволяет подключать маркиратор в сеть предприятия по протоколу Profinet.
sic4300671

Плата Profibus для e10
Электронная плата. Устанавливается в контроллер. Позволяет подключать маркиратор в сеть предприятия по протоколу Profibus.
sic2290076

Сканер 2D и 1D кодов, беспроводной
Беспроводное сканирующее устройство для внесения информации в маркировочный файл. Сканер подключается к маркиратору посредством порта USB и позволяет оперативно вносить переменную информацию в файл маркировки.
sic2290012

Сканер штрих-кода для e10, беспроводной
Беспроводное сканирующее устройство для внесения информации в маркировочный файл. Сканер подключается к маркиратору посредством порта USB и позволяет оперативно вносить переменную информацию в файл маркировки.
sic4300331

Управляющий кабель 10м
Удлинённый управляющий кабель, соединяющий маркировочную голову с контроллером Удлинённый управляющий кабель увеличивает рабочую зону оператора до 10 метров
sic4300386

Управляющий кабель 15м
Удлинённый управляющий кабель, соединяющий маркировочную голову с контроллером Удлинённый управляющий кабель увеличивает рабочую зону оператора до 15 метров
sic2230170

Программа WINSIC 2 (CD+электронный ключ)
Дополнительное программное обеспечение для работы с базами данных. Позволяет удаленно управлять контроллером с ПК в режиме реального времени. WINSIC 2 разработана для загрузки внешних файлов из баз данных (MS Excel, MS Acces), ERP или других систем в контроллер, также полезна для управления файлами истории маркировок.
Специальные опции
б/а

Подающий бирочный механизм (Tag feeder)

Необходима плата управления третьей осью
Комплекс для автоматизированной маркировки бирок, шильд или табличек. Шильд автоматически загружается из лотка, подаётся в область маркировки по направляющим, маркируется и сбрасывается в накопительный лоток. Подающий бирочный механизм позволяет полностью автоматизировать процесс маркировки бирок и шильдов при значительном сокращении времени на маркировку.

Опция оптимальна для крупносерийной маркировки в промышленных условиях.
Расходные материалы
sic1120012

Игла 60 мм, угол заточки 90°

sic1120109

Игла 60мм, угол заточки 120°
Твёрдосплавная игла для нанесения маркировки Игла - это рабочий инструмент, при помощи которого наносится маркировка. Срок службы иглы зависит от интенсивности работы, твёрдости маркируемой детали, силы удара и т.д. Средний срок службы иглы - 1-6 месяцев.

Оборудование штатно комплектуется 60 мм иглой, с углом заточки 120⁰.

В специальных случаях есть возможность использования игл с углом заточки 90⁰
sic2120132

Пружина
Пружина. Пружина служит для возврата иглы в исходное положение. Рекомендуется, после смены 2-3 игл, заменять пружину.
sic4300481

Смазка на основе вазелина 125 мл
Флакон с жидкой смазкой. Смазка предназначена для проведения еженедельных регламентных работ. Использование неоригинальных смазок приводит к повышенному износу механизмов и поломке оборудования.
Преимущества

Очень тихая работа

  • Подача воздуха
  • Отличное решение для простой маркировки

Простота и легкость эксплуатации

  • Подходит для интеграции в линию
  • Съемный управляющий кабель
  • Быстроразъемное подключение воздуха

Прочный и надежный

  • Стальная защита маркировочного механизма
  • Спроектирован для интенсивного использования
  • Совместим с прошлыми поколениями

Низкая стоимость владения

  • Расходные материалы: игла и пружина

Компактность

  • На 15% меньше габариты и объем по сравнению с i61s
Видео

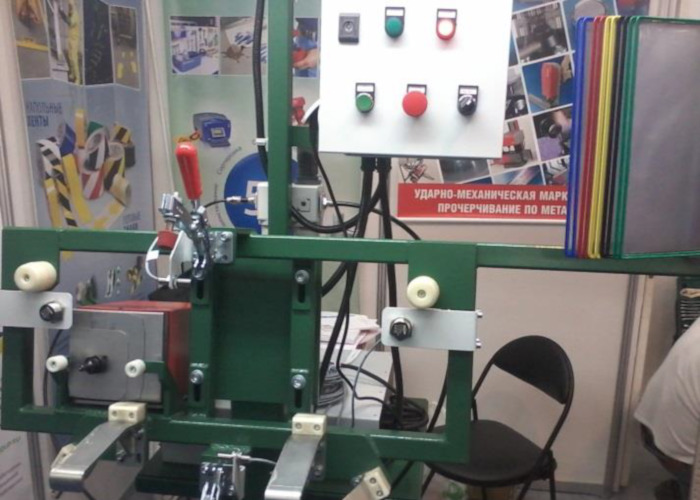

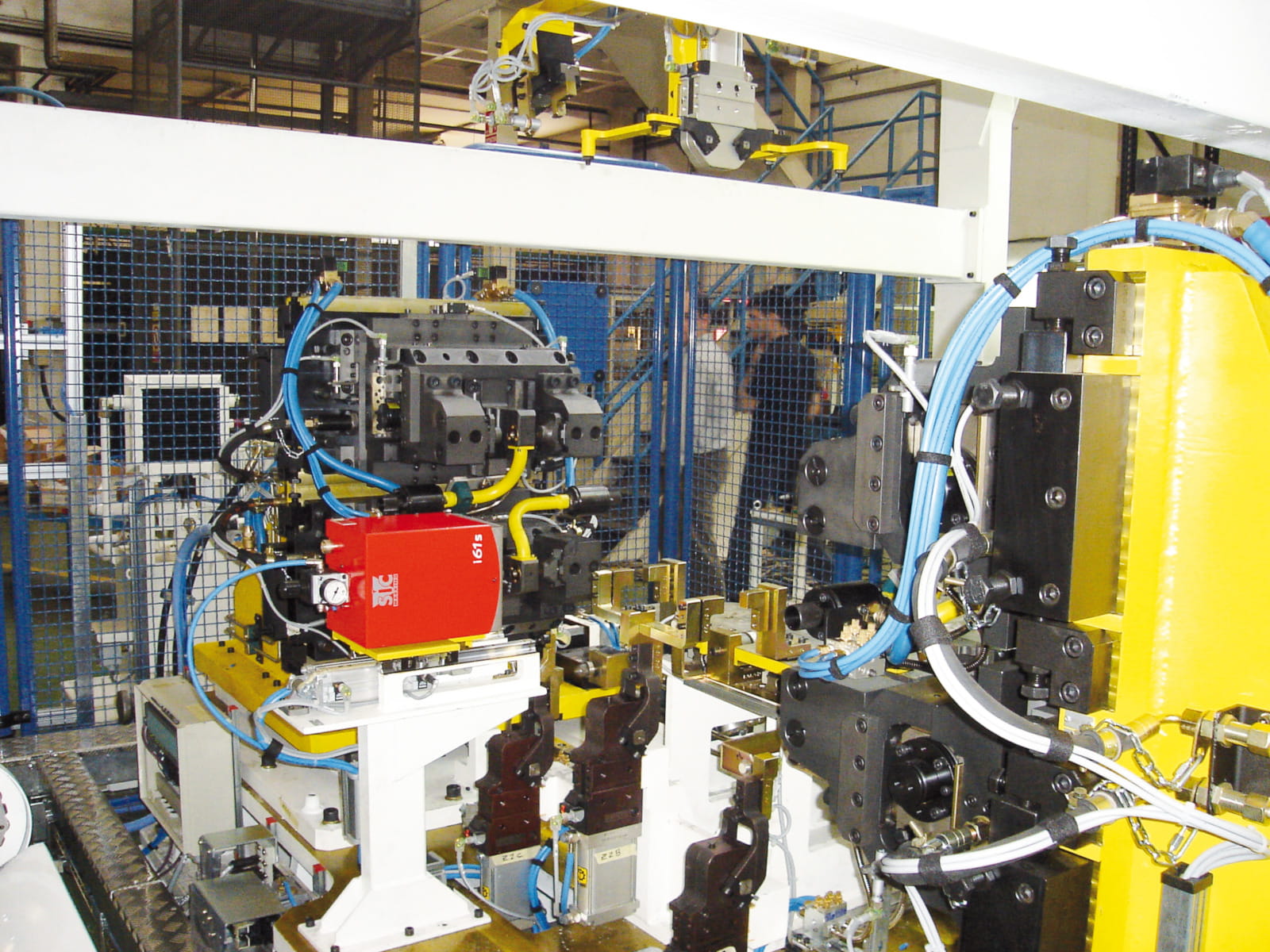

Применение

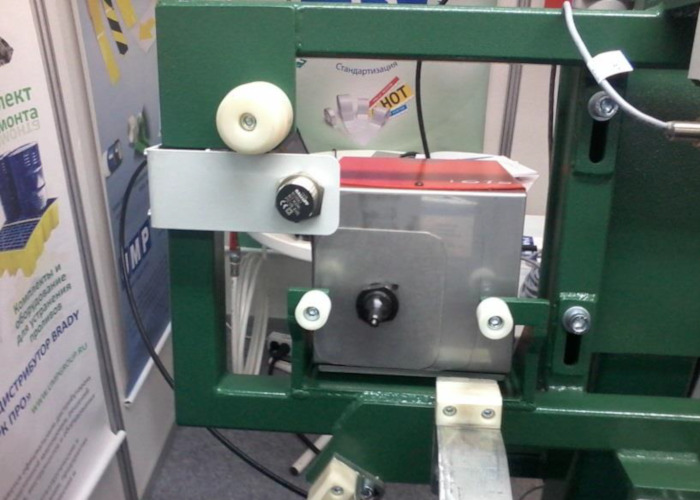

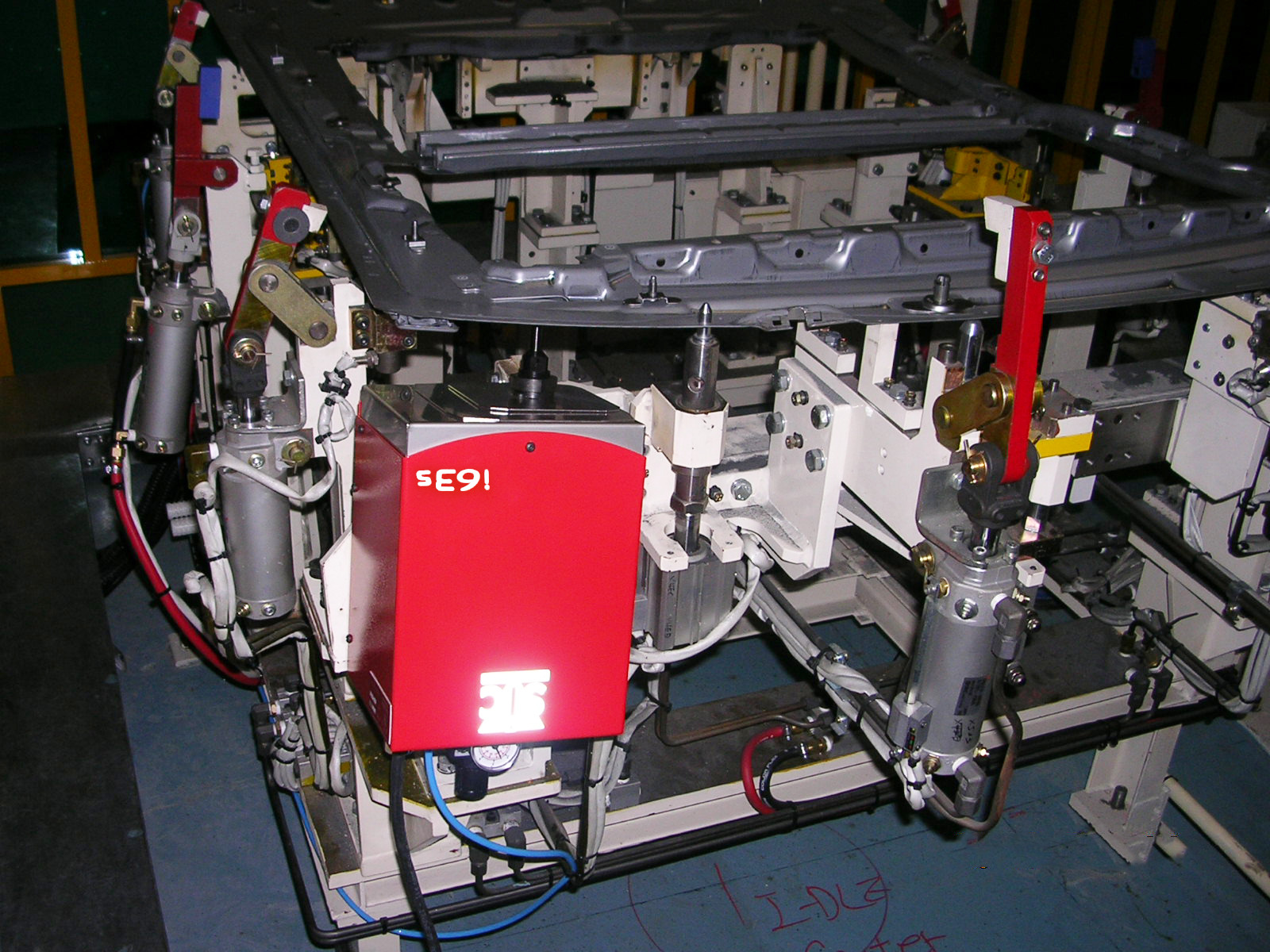

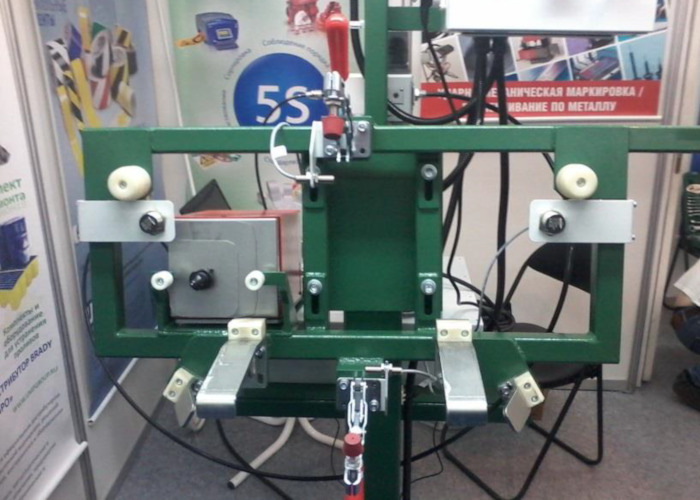

Для нанесения маркировки на элементы подвески (подрамник и рычаги) автомобиля LADA Vesta было спроектировано два рабочих места (по одному для подрамника и рычагов), оснащенных интегрируемым оборудованием e10-i63s и маркировочным стендом-кондуктором



Публикации Скачать
